一、主機部分結構簡介如下:
1,、主機架
采用壁厚6—10mm,、150*150mm的方管制作而成,方管均采用濟鋼或萊鋼等定點單位生產的產品,,以保證材質穩定,,焊接性能良好。
2,、模具
采用45#鋼,,高頻淬火,淬火溫度875±5度,,硬度52±2度,,焊接時在水箱中焊接,焊縫離水面5—8毫米,,以確保模具焊接過程中不退火,,保證了模具的強度、硬度和耐磨性,。
3,、振動箱
殼體采用鑄鋼件,前后軸承座一次鏜孔而成,,保證了前后軸承座的同心度,;兩轉子間由同步齒輪配合,以保證兩轉子同步,,水平方向平衡,,上下產生振動;軸承采用哈瓦洛軸承廠P5等級的優質軸承,。
4,、振動箱電機
采用博山電機集團的頻繁啟動電機,該電機為特種電機,,其保護等級為IP44級,,轉子為不銹鋼材質,抗沖擊負荷的性能較好,,適用頻繁啟動作業,。
5、PLC液壓及控制系統
采用變頻調速和比例閥,實現“低頻喂料,,高頻成型”,,采用比例閥,壓力和速度可以無級變化,,以 大程度地滿足設備的工藝要求,。液壓系統配以水冷卻器降溫系統,使油溫不超過45度,,有效地保證液壓系統油封件及活塞環的使用壽命,。
砌塊成型以液壓為主,機械為輔,,振動加壓完成,。所生產的制品抗拉強度可達15Mpa以上,密實度高,;抗凍,、抗?jié)B性能好;隔音,、隔熱,、保溫性能優良;外型尺寸精確,。
該磚機適用于大型磚廠或開發商使用,。該機因其自動化程度比較高,性能穩定,,操作維修方便,,自九六年投放市場以來,深受廣大用戶的親睞,。
二,、生產工藝流程
將原料按比例倒在攪拌機斗內,攪拌機自動上料到攪拌倉內,,經強制攪拌均勻后經輸送機送到磚機出料斗上,,經喂料小車送到底模上,上振下壓后成型,,成品由液壓缸送到拉板車上。
本機特點
—,、免托板,,直接碼垛.
二、模具經過淬火處理,,革新為活模,,更換磨具方便省時.
三、液壓泵采用上海大眾品牌且配有水冷降溫.
四、機振器,,使用的是鑄鋼件且膛床一次成形通心度,,運轉平穩.
五、包括每條螺絲都精造為8.8級以上.

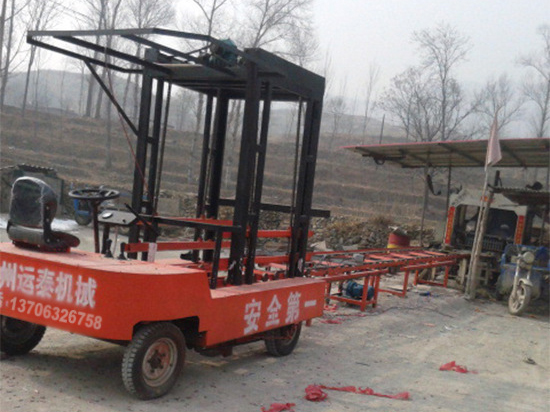

★全自動磚機配套全自動砌塊帶板運輸機結構特點★
1,、全電動設計,,操作簡單,維修方便,。
2,、輪胎結構運輸平穩,無需預制水泥場,。
3,、無需碼板機,配備專用平臺,,遙控上車,。
4、 充電補償電路,,可連續工作,。
5、一機多用,,適用各種砌塊預養前后的運輸,。
6、設計分層立體運輸,,破損率降至 低,。
7、 日耗電不足10元,。
8,、 一機一人,輕松勝任各種砌塊運輸任務,。
9,、 該機全部利用電能驅動,無噪音,、無振 動,、無油污、無二氧化碳排放,。即節約能源,,又是國家倡導的 產品。
鴻運全自動砌塊帶板運輸機,,迎合現代趨勢,,應時而生,。
本運輸機一次可搬運12--15板,不僅為用戶省去了1-2個的人力,,并且使用方便,,省工省時省力,使生產效率大大提高,,是砌塊機械的配套產品,,非常理想實用。
鴻運砌塊帶板運輸機與傳統運輸方法比較表
砌塊運輸方式 | 投資情況 | 投資 | 十年折舊費 | 工人數 | 工資 | 電費/天 | 年費用 |
碼板機液壓叉車 | 碼垛機一臺 水泥場1000多平米 液壓叉車3臺 | 5.5萬元 | 5000元 | 3名 | 1500/月 | 20元 | 71200 |
人力車 | 人力車4臺 | 2000元 | 200元 | 6名 | 1500/月 | 108200 | |
鴻運砌塊運輸機 | 帶板運輸機一臺 專用平臺一臺 | 32000 | 3000元 | 1名 | 1500元/月 | 8元 | 23880
|

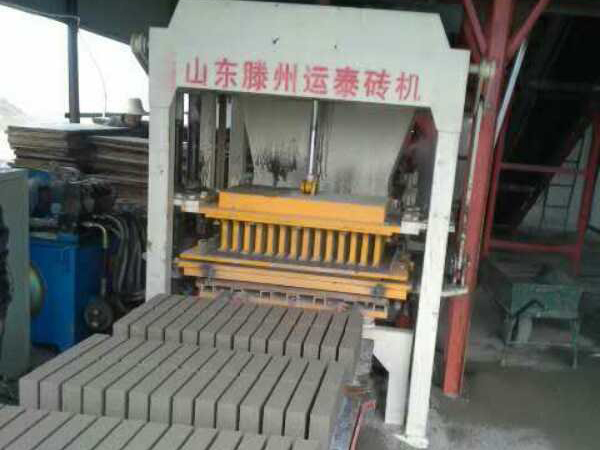

★ 自主研制(鴻運牌)免托板砌塊機:本機不用托板,,直接碼垛10層,,每年可節約托板費用6-8萬元。★
我公司新研制的無托板砌塊成型機,、水泥免燒磚機,、空心磚機采用砂.石.粉煤灰.煤渣.煤矸石.尾礦渣陶粒.珍珠巖等工業廢料為原料壓制砌塊本機機體全部采用強力方鋼焊接制作,堅固耐振.工作穩定.性能優良.模箱采用雙柱滑動配合緊湊,同步平穩升降,砌塊成型率高.模箱設置限位開關,避免壓磚過程中損壞機器.本機采用上.前.后同激振,模箱四周均勻受力,達到 佳成型效果,砌塊磚密實度高.棱角整齊美觀,成型后即可碼垛。免費提供設備安裝調試,、技術指導,、技術人員培訓等相關服務,定購熱線:13606326965(24小時服務)公司承諾:出售產品一年之內保修,!免費上門服務,!
服務承諾
售前服務:
為您提供項目設計、工藝流程設計,,適合您的機器設備選購方案的制定,,根據您的特殊需求,設計制造產品,,為您培訓技術操作人員
售中服務:
陪您一起完成對設備的驗收,,協助擬訂施工方案和詳細流程
售后服務:
公司派技術人員到現場指導設備安裝、調試現場及培訓操作人員
產品質量:
易損件除外 一年內質量保證,!
