一,、主機部分結構簡介如下:
1、主機架
采用壁厚6—10mm,、150*150mm的方管制作而成,,方管均采用濟鋼或萊鋼等定點單位生產的產品,以保證材質穩定,,焊接性能良好,。
2、模具
采用45#鋼,,高頻淬火,,淬火溫度875±5度,硬度52±2度,,焊接時在水箱中焊接,,焊縫離水面5—8毫米,以確保模具焊接過程中不退火,,保證了模具的強度,、硬度和耐磨性。
3,、振動箱
殼體采用鑄鋼件,,前后軸承座一次鏜孔而成,保證了前后軸承座的同心度;兩轉子間由同步齒輪配合,,以保證兩轉子同步,,水平方向平衡,上下產生振動,;軸承采用哈瓦洛軸承廠P5等級的優質軸承,。
4、振動箱電機
采用博山電機集團的頻繁啟動電機,,該電機為特種電機,,其保護等級為IP44級,轉子為不銹鋼材質,,抗沖擊負荷的性能較好,,適用頻繁啟動作業。
5,、PLC液壓及控制系統
采用變頻調速和比例閥,,實現“低頻喂料,高頻成型”,,采用比例閥,,壓力和速度可以無級變化,以最大程度地滿足設備的工藝要求,。液壓系統配以水冷卻器降溫系統,,使油溫不超過45度,有效地保證液壓系統油封件及活塞環的使用壽命,。
砌塊成型以液壓為主,,機械為輔,振動加壓完成,。所生產的制品抗拉強度可達15Mpa以上,,密實度高;抗凍,、抗?jié)B性能好,;隔音、隔熱,、保溫性能優良;外型尺寸精確,。
該磚機適用于大型磚廠或開發商使用,。該機因其自動化程度比較高,性能穩定,,操作維修方便,,自九六年投放市場以來,深受廣大用戶的親睞,。
二,、生產工藝流程

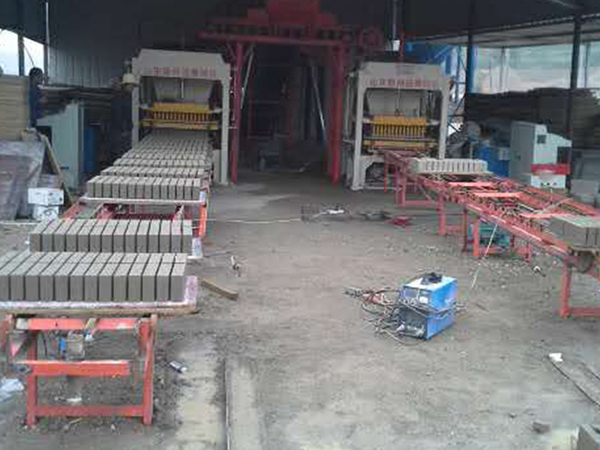

將原料按比例倒在攪拌機斗內,,攪拌機自動上料到攪拌倉內,經強制攪拌均勻后經輸送機送到磚機出料斗上,,經喂料小車送到底模上,,上振下壓后成型,成品由液壓缸送到拉板車上,。
本機特點
—,、免托板,直接碼垛.
二,、模具經過淬火處理,,革新為活模,更換磨具方便省時.
三,、液壓泵采用上海大眾品牌且配有水冷降溫.
四,、機振器,使用的是鑄鋼件且膛床一次成形通心度,,運轉平穩.
五,、包括每條螺絲都精造為8.8級以上.
